产品介绍
阻燃蜂窝胶黏剂
SK2012使用说明书
一、外观及主要成份：
本品系双组份胶粘剂，A组份由阻燃环氧树脂、增韧剂与填料组成，外观呈蓝色粘稠液体，B组份为新型胺类固化剂，由促进剂、偶联剂等组成。
二、适用范围：
芳纶纸蜂窝、铝蜂窝、固化碳纤预浸料、固化玻纤预浸料等复合材料与面层材料间，金属材料与非金属材料（玻璃、陶瓷、塑
料等）间在常温环境下粘结。产品符合TB\T3237、TB\T3139、TVOC及中车禁限用物质等标准。
三、产品特点：
1．本产品两组份的配比 A:B = 3:1 。
2．推荐上胶量为300-350克/平米，两材料粘结面只需单面涂胶即可，用带齿刮板涂刮均匀。
3. 产品具有较高的剥离强度及耐撕裂强度以及较低的固化内应力。
4．胶体完全固化后具有较好的力学性能及优异的耐候性，可在-50℃~80℃环境中使用，无毒、阻燃。
四、技术性能指标：
被粘材料 | 剪切强度（MPa） | 蜂窝平面拉伸强度（MPa） | 蜂窝夹层结构滚筒剥离N·cm/cm |
钢－蜂窝 | ≥12.0 | / | / |
铝－蜂窝 | ≥12.0 | ≥3.0 | ≥40 |
五、使用方法：
1．在粘接前须去除粘接面灰尘、锈斑等污渍，如粘接复材固化件时需用丙酮溶液擦拭除硅，再用酒精擦拭清除油渍杂质，若能将粘接表面采用打磨等方法粗糙化处理，粘接强度更佳。
2．按照质量比 A:B＝3:1 称取胶液充分混合均匀，然后将胶液涂刮在两粘接材料任一面，即可合拢粘接，材料间的粘结在固化过程中需要保持一定的夹持力。超量用胶，并不会获得更好的粘接效果。
3. 初步固化：常温25℃左右需24小时以上，加温50℃～60℃需3小时以上。完全固化：常温25℃左右需七天以上，加温50℃～60℃需三天以上。
六、注意事项：
1．一次配胶量不宜太多，混胶和涂胶时间（POT LIFE）为30-40分钟。
2．粘接环境需要保持恒温和干燥，防止水汽侵蚀。环境温度低于25℃时，调胶前需留有足够的胶液加温/同温时间（35℃左右24小时以上），防止胶体与环境温差过大产生水汽，影响粘结效果。
3．调胶和施胶操作时推荐在25-30摄氏度环境中进行，温度偏低胶体粘度偏大操作不便，固化时间会延长。
4. 加温固化时，注意温度不要高于65℃，以免影响表观效果。
七、包装与储存
1. 本品包装规格：5-20kg/组 或 A组份25kg/桶、B组份15kg/桶。
2. 贮存条件：在5-25℃温度环境下，密封储存于避光干燥处，贮存期为一年。
注：（零售10KG以下加收10元/KG 快递包装运输费）

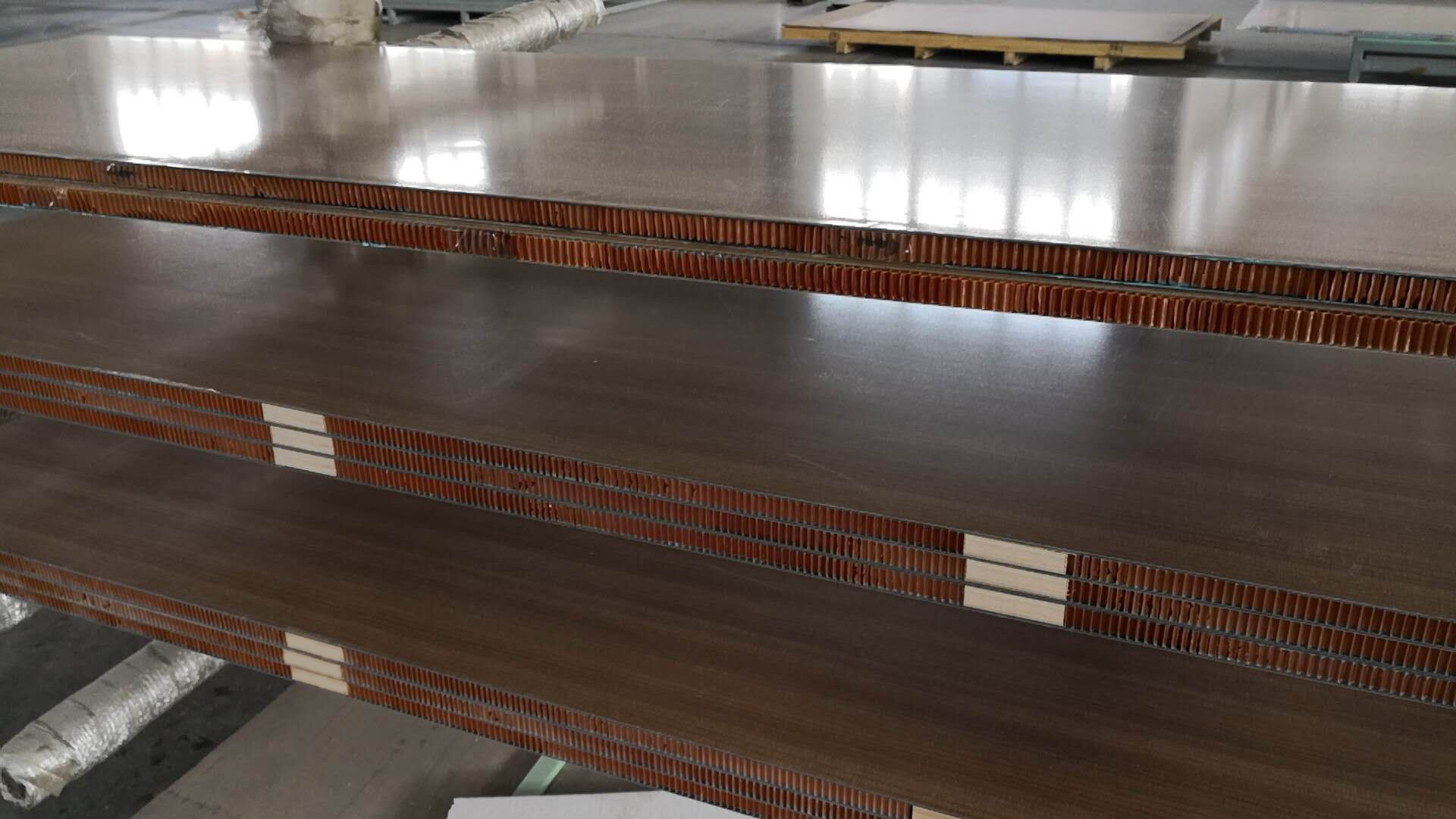

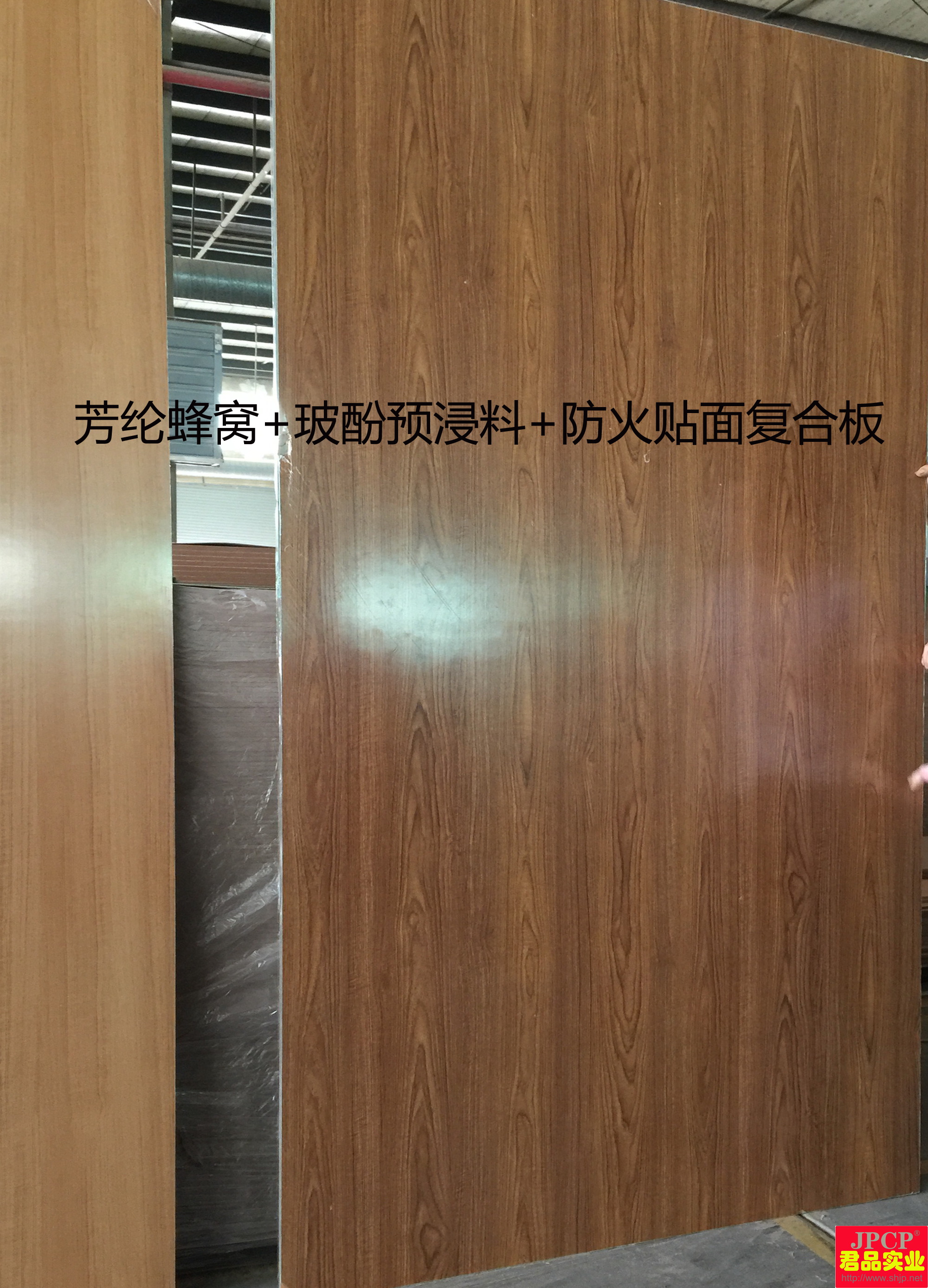

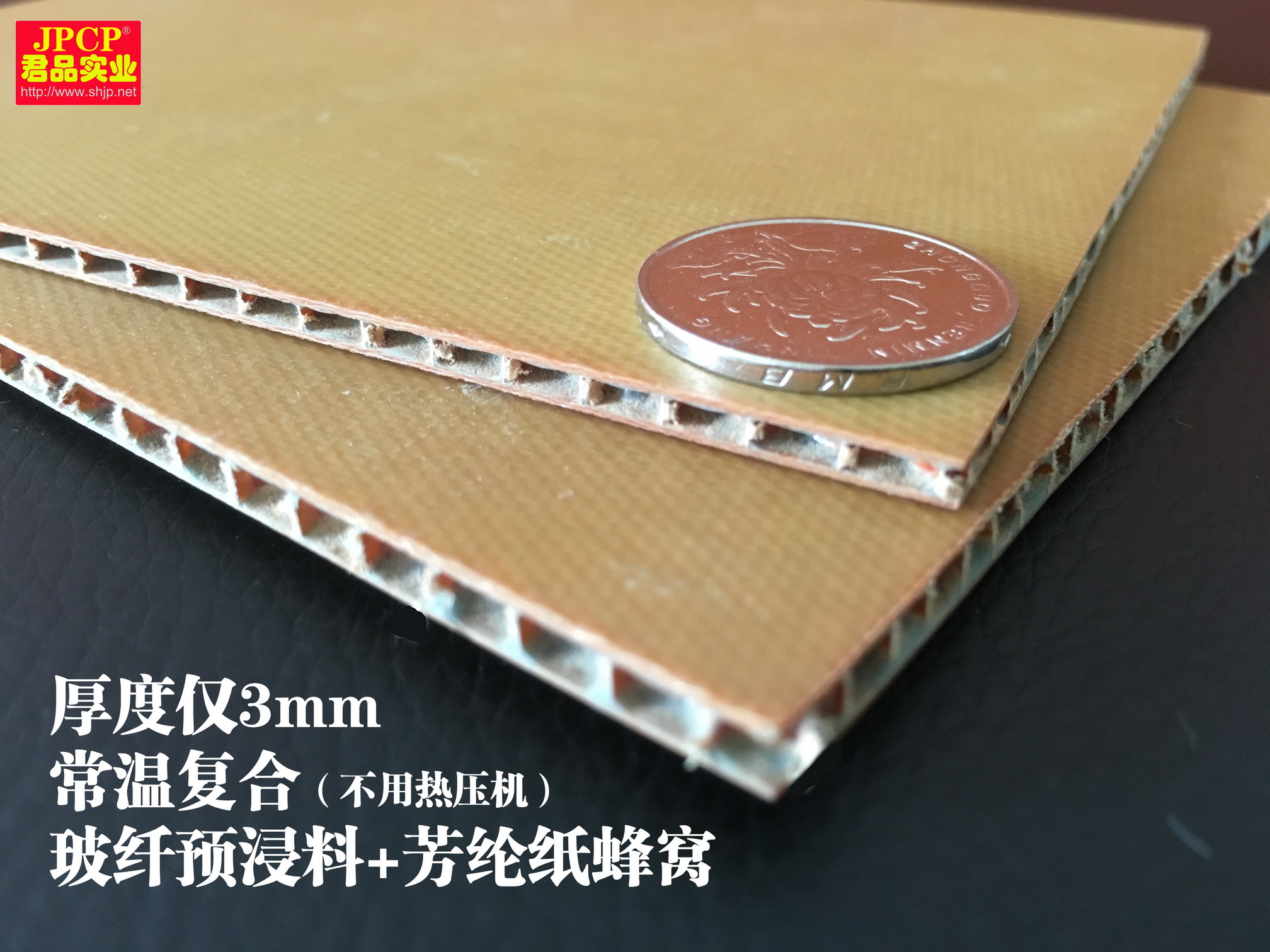

大面积粘接蜂窝实样
