产品介绍
CP-2015 哈尼康封边胶
使用说明书
一、外观及主要成份：
哈尼康封边胶系为常温复合新工艺而开发的专用蜂窝封边粘接材料，A组份为阻燃环氧树脂、增韧剂与填料等组成，B组份为固化剂，促进剂、偶联剂等组成粘稠膏体。
二、适用范围：

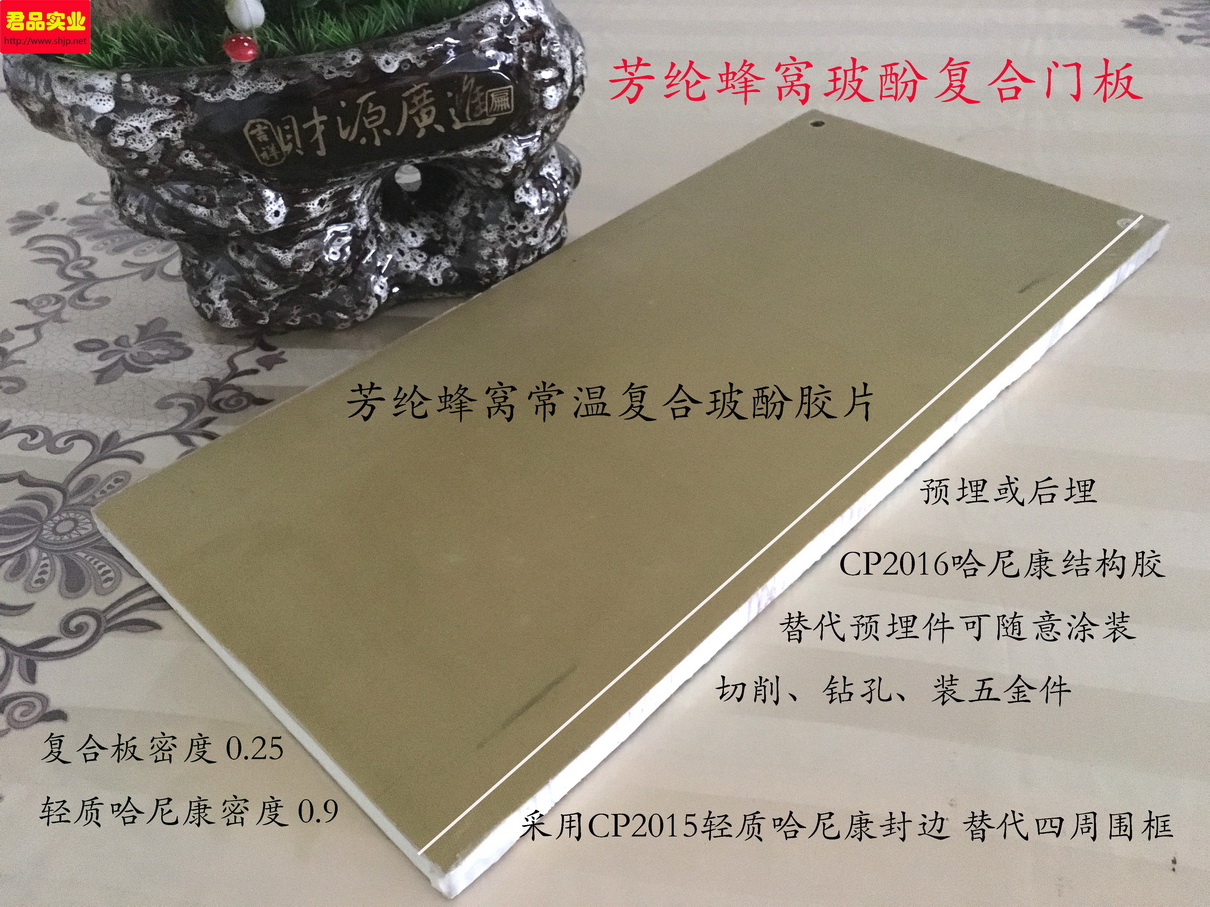

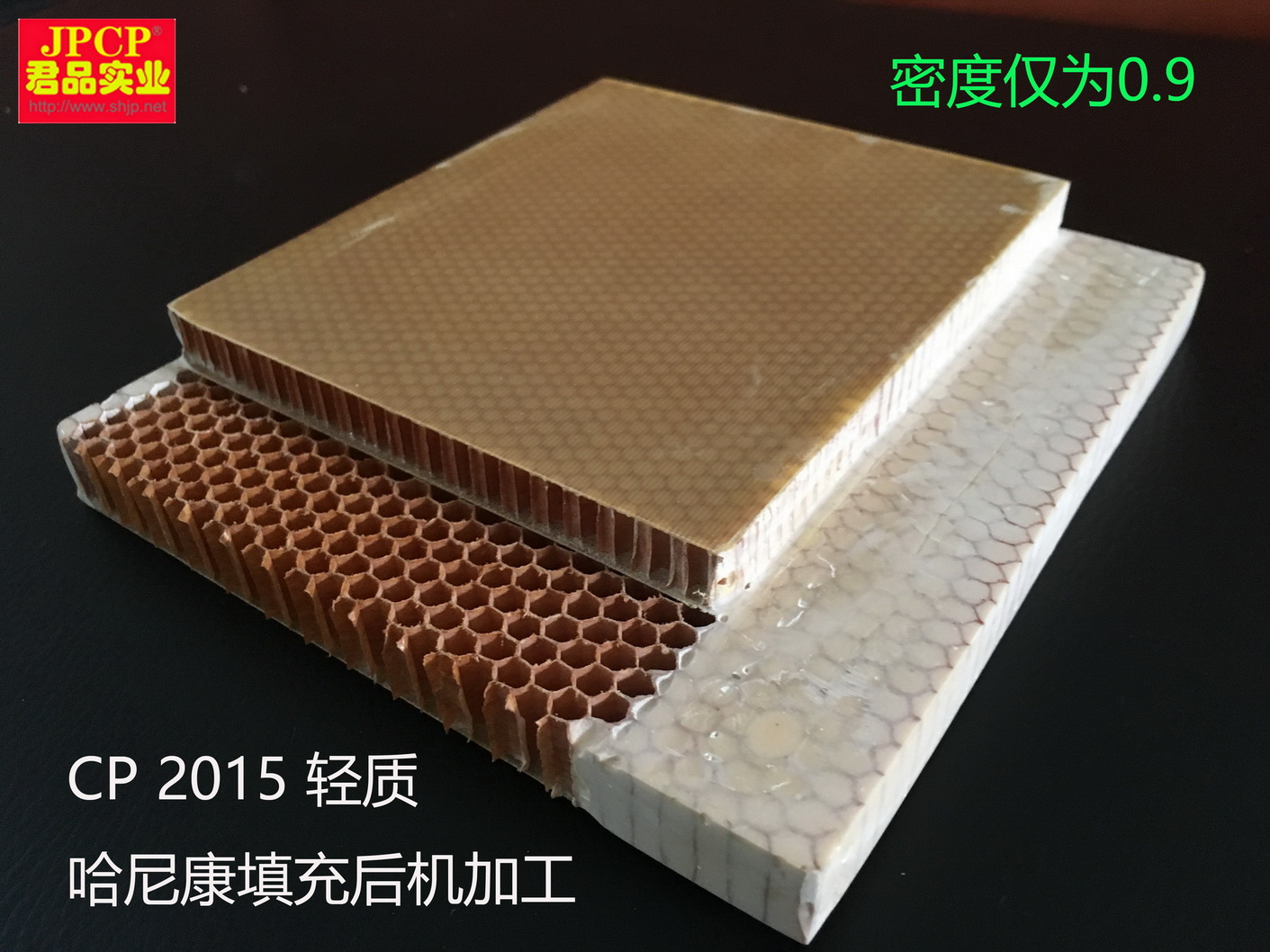

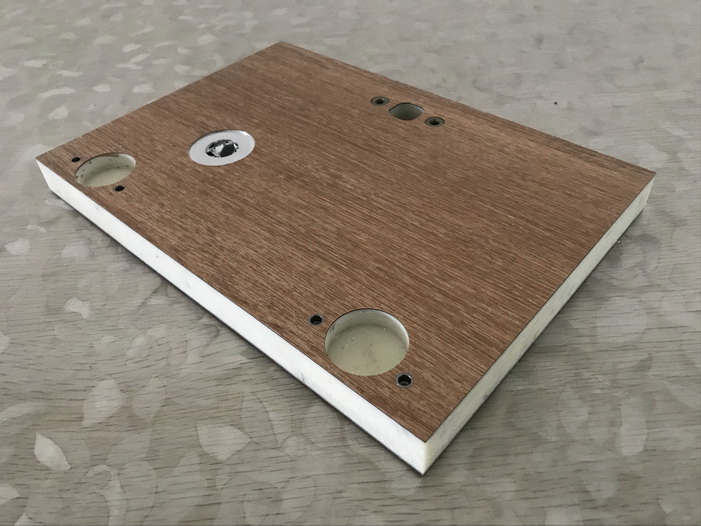

芳纶纸蜂窝、铝蜂窝、碳纤预浸料固化板、玻纤预浸料固化板金属、陶瓷、木材、玻璃钢等材料间粘结，复合板材断面填充、密封，替代封边型材无需焊接加工。胶体与蜂窝孔壁紧密贴合，胶体固化后可进行锯切、打磨、钻孔、攻牙、涂装或粘贴表面装饰材料。胶体完全固化后具有良好的力学性能及优异的耐候性，产品符合TB\T3237、TB\T3139、TVOC及中车禁限用物质等标准。
三、产品特点：
1．产品由双组份组成，按质量配比混合均匀后使用，请按标贴上的说明配比称重。
2．产品调和后呈膏体状，在常温下固化，固化后密度约为 1.0。
3．产品含有芳纶网状纤维，体现钢筋水泥相似原理，有效增加强度性能和整体韧性。
4．产品具有良好的耐高低温性能，在-50℃~80℃环境中使用，无热胀冷缩、无金属疲劳、无毒、阻燃。
四、使用方法：
1．对施胶部位清洁打磨处理，去除沙粒、碎屑、灰尘、锈蚀等杂物。
2．按照规定质量比称取各组分并搅拌混合均匀，将混合好的胶体填充涂刮到所要粘接、增强或封边的部位，材料间的粘结在固化过程中需要一定的夹持压力。
3．混合后的胶体请在40分钟内完成施胶，防止调配后的胶体超时硬化。
4．表面固化：25℃约需24小时，加温60℃约需3小时。完全固化：25℃约需7天，60℃约需3天。
5. 建议在25-30℃左右温度无尘环境中操作，温度偏低胶体粘度偏大，增加调胶上胶操作难度。请留有足够的胶体加温（30℃左右24小时）同温时间，防止胶体与环境温差过大产生水汽，影响粘结效果。
五、注意事项：
1．使用时要注意物件干燥，施胶部位必须清理干净，去除前道工序产生的碎削尘埃影响粘接效果。
2．填胶时尽量填实不留缝隙，保证粘接效果。施胶前注意铺垫离型纸或平整无痕玻璃纸，防止加工件与设备或其他部件发生黏连。填胶部位周边预先贴上美缝胶带，防止填胶操作时溢出胶黏剂沾污周边。
3．加温固化时，注意温度不要高于65℃，以免影响表观效果。
4. 操作时必须带上防护手套，防止化学伤害和汗渍污染胶体。
5. 施胶操作时注意铺垫离型纸或平整无痕玻璃纸，防止加工件与设备或其他部件发生黏连。
六、运输与储存
1．运输：本产品为非危险物品，可按一般化学品要求运输，装卸时注意轻拿请放。
2. 贮存：产品储存时须注意除湿防潮，密封后置于5~25℃干燥环境中保存，储存期为壹年。超过贮存期后使用可能会影响相关性能。
