产品介绍
CP-2017 哈尼康成型胶
使用说明书
一、外观及主要成份：
哈尼康成型胶系为常温复合新工艺而开发的专用蜂窝造型填充封边粘接材料。A组份为阻燃环氧树脂、增韧剂与纤维填料等组成，B组份为固化剂，促进剂、偶联剂等组成粘稠膏体。
二、适用范围：

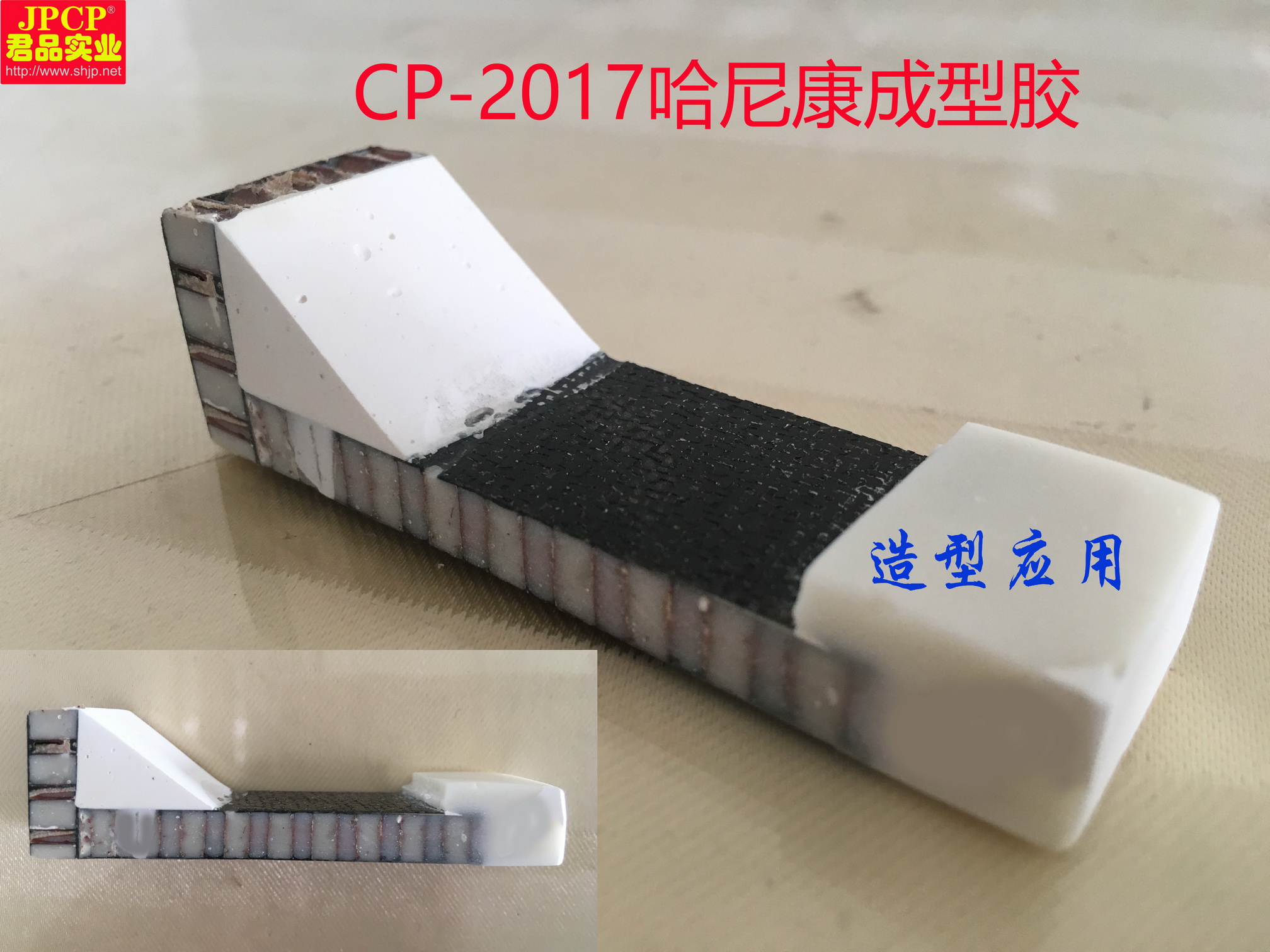

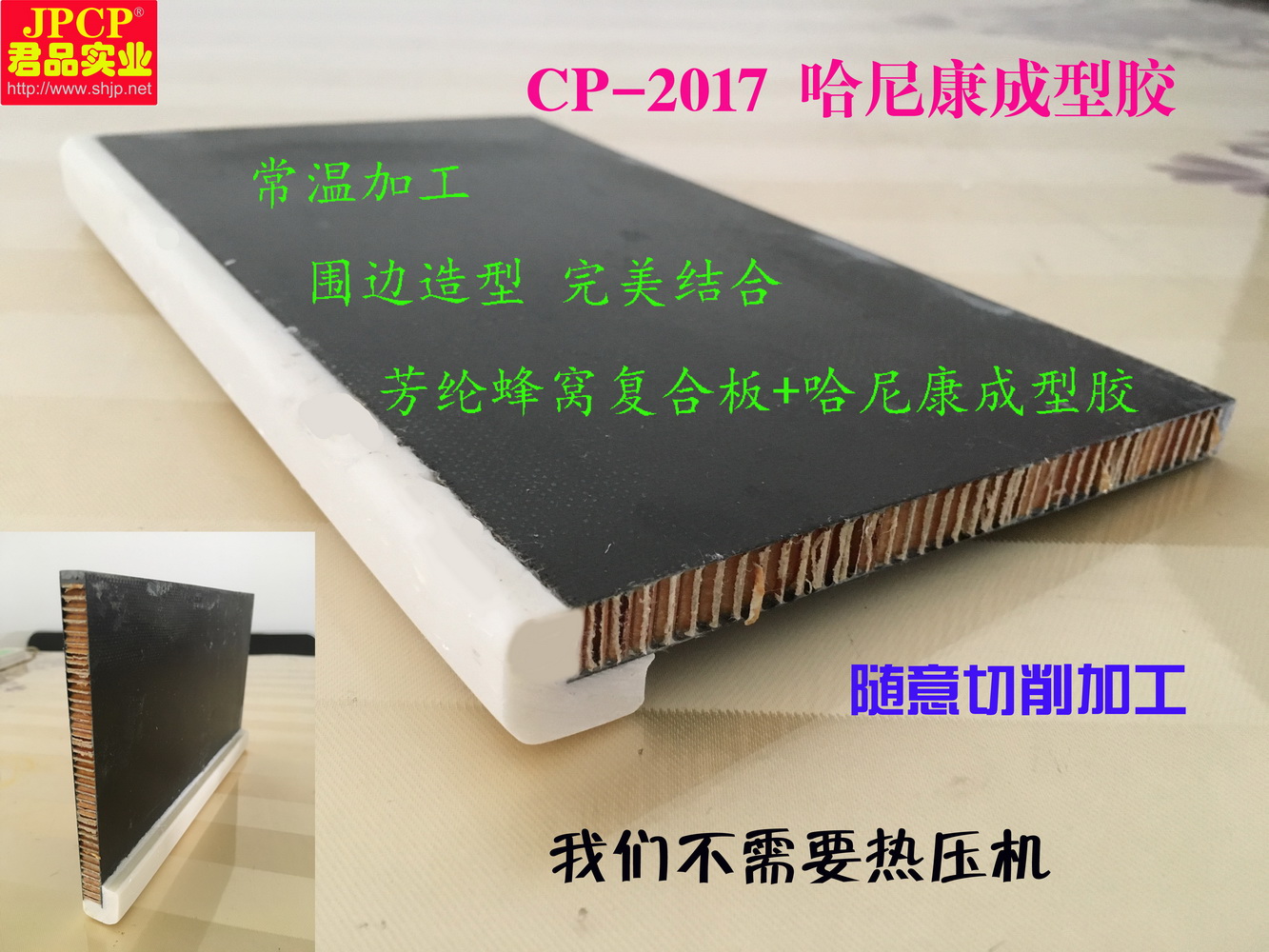

芳纶纸蜂窝、铝蜂窝、碳纤预浸料固化板、玻纤预浸料固化板、金属、陶瓷、木材、玻璃钢等材料间粘接造型，胶体固化后可进行锯切、打磨、钻孔、攻牙、涂装或粘贴表面装饰材料。胶体完全固化后具有良好的力学性能及优异的耐候性，产品符合TB\T3237、TB\T3139、TVOC及中车禁限用物质等标准。
三、产品特点：
1．产品由两组份组成，按质量配比混合均匀后使用，请按标贴上的说明配比称重。
2．产品调和后呈膏体状，在常温下固化，固化后密度约为 1.5。
3．产品含有芳纶网状纤维，体现钢筋水泥相似原理，有效增加强度性能和整体韧性。
4．产品具有良好的耐高低温性能，在-50℃~80℃环境中使用，无热胀冷缩、无金属疲劳、无毒、阻燃。
四、使用方法：
1. 对施胶部位清洁打磨处理，除油、除硅(脱模剂）、除沙粒、碎屑、灰尘、锈蚀等杂质。
2．按照规定质量比来称取适量的组分并混合均匀，然后将混合好的胶体填充到所要增强或填充、造型的
部位，材料间的粘结在固化过程中需要一定的夹持压力。
3. 调胶时请勿添加哈尼康胶粉，配套哈尼康胶粉仅用于成型加工时防胶团拈手，请尽量少用，防止A/B胶配比率失调影响粘接效果。
4．混合后的胶体请在40分钟内使用，防止调配后的胶体硬化报废。
5．表面固化：25℃约需24小时，加温60℃约需3小时。完全固化：25℃约需7天，60℃约需3天。
6. 建议在25-30℃左右温度无尘环境中操作，温度偏低胶体粘度偏大，增加调胶上胶操作难度，请留有足够的胶体加温（30℃左右24小时）同温时间，同时可防止胶体与环境温差过大产生水汽，影响粘结效果。
五、注意事项：
1．使用时要注意物件干燥，模具填充部位必须清理干净，以免影响效果。
2．加工面铺垫隔离材料，如离型纸或平整无痕玻璃纸，再用靠模或靠板适当加压，填充、造型时尽量要压实防止夹入小气泡，固化后影响表观效果。
3．加温固化时，温度不要高于65℃，以免胶体膨胀走形。
4. 操作时必须带上防护手套，防止化学伤害和汗渍污染胶体。
六、运输与储存：
1．运输：本产品为非危险物品，可按一般化学品要求运输，装卸时注意轻拿请放。
2. 贮存：储存温度为5~25℃，密封存放，避免阳光照射，储存期壹年。超过贮存期后使用可能会影响相
关性能。
